התקן מזגן לממד דגם MAZAM

מתאים לקירות פנים וחוץ

מז"מ טכנולוגיות בע"מ » התקן מזגן לממד דגם MAZAM

הוראות יציקה באתר

1. התקן למזרן דרם MAZAM יסופק ארוז ואטום, כל הפרטים כולל מאריך לטיח וצינור הרחקה מסופק בתוך הערכה.

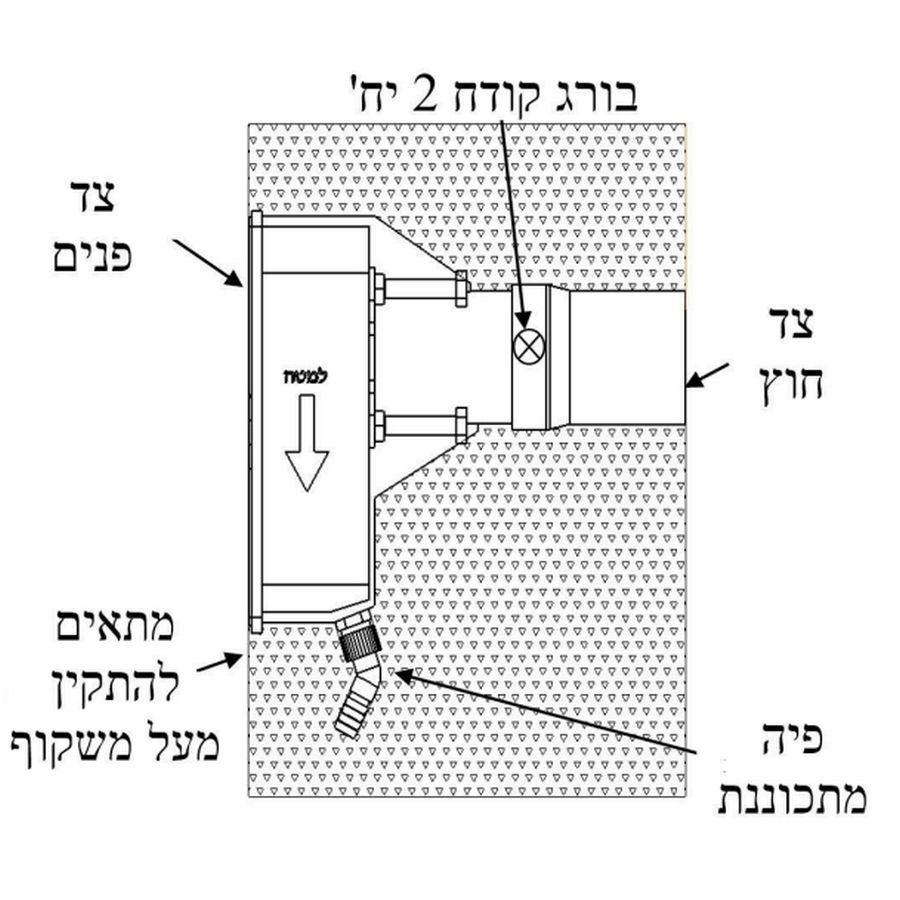

2. יש למקם את ההתקן לפי תכנון מערכת מיזור אויר, אין לחרות מהקיר ותקרת הממ״ד.
3. בשימוש בהתקן בקירות הרדולים מ-200 מ״מ יש להרכיב צינור מאריך אחד או יותר בהתאם לצורך.
4. המוצר מתאים לעובי קיר 45,40,35,30,25,20, ס״מ ואינו מיועד לקירות פלדה בעובי 80 ס״מ. בעובי קיר 45,25, 35 ס״מ יש לחתוך 5 ס״מ מצינור המאריך.
5. יש להדק תוף ההתקן לתבנית יציקה ע״׳ מסמרים דרך החורים המיועדים לכך.
6. לתמוך את ההתקן למזרן לתבנית היציקה ולפלס אופקי ואנכי.

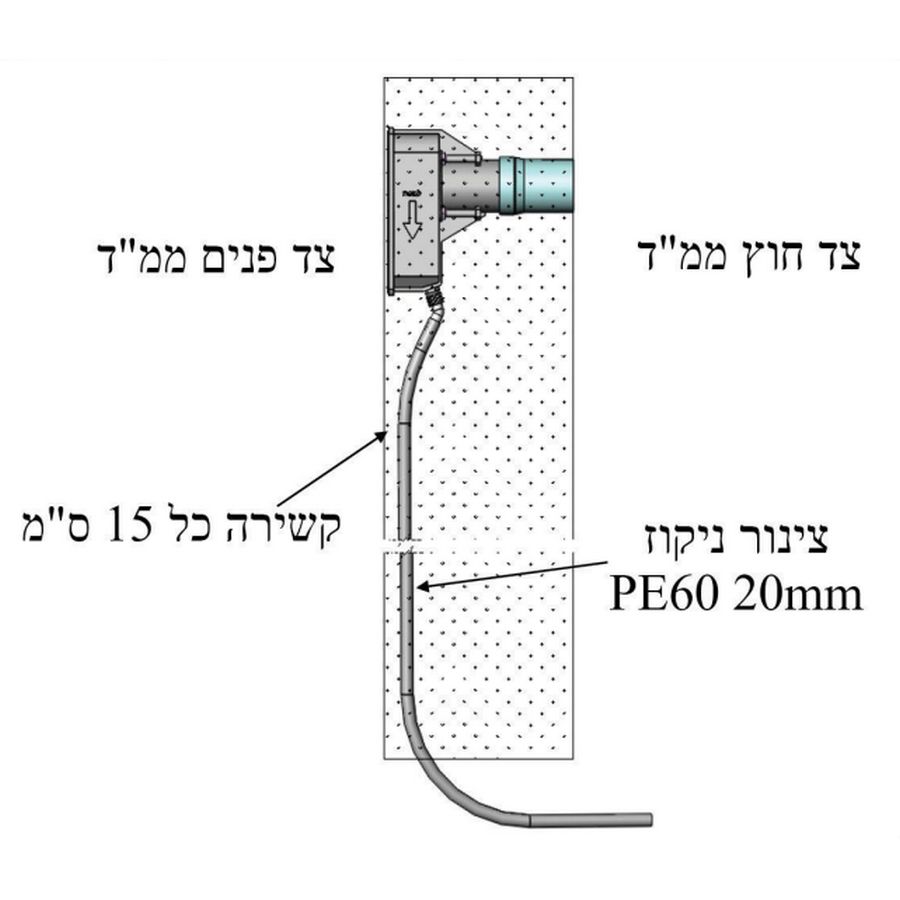

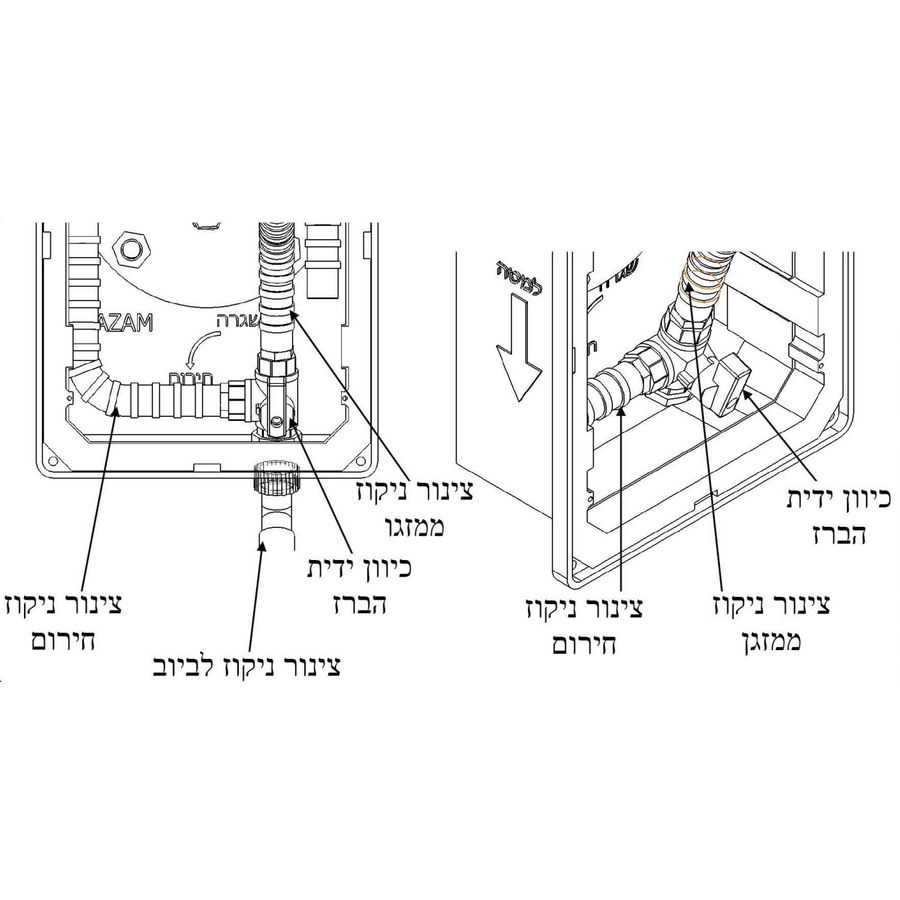

7. יש לחבר את צינור הניקוז לפיאת הברז לכל אורכו.
8. יש לקבע את צינור הניקוז כל 15 ס״מ.

הערה: יש להקפיד על ביצוע הוראות ההתקנה הנ״ל. במקרה של אי הקפדה על ההנחיות המפורטות לעיל מז״מ טכנולותיות בע״מ מסירה את האחריות מהמוצר

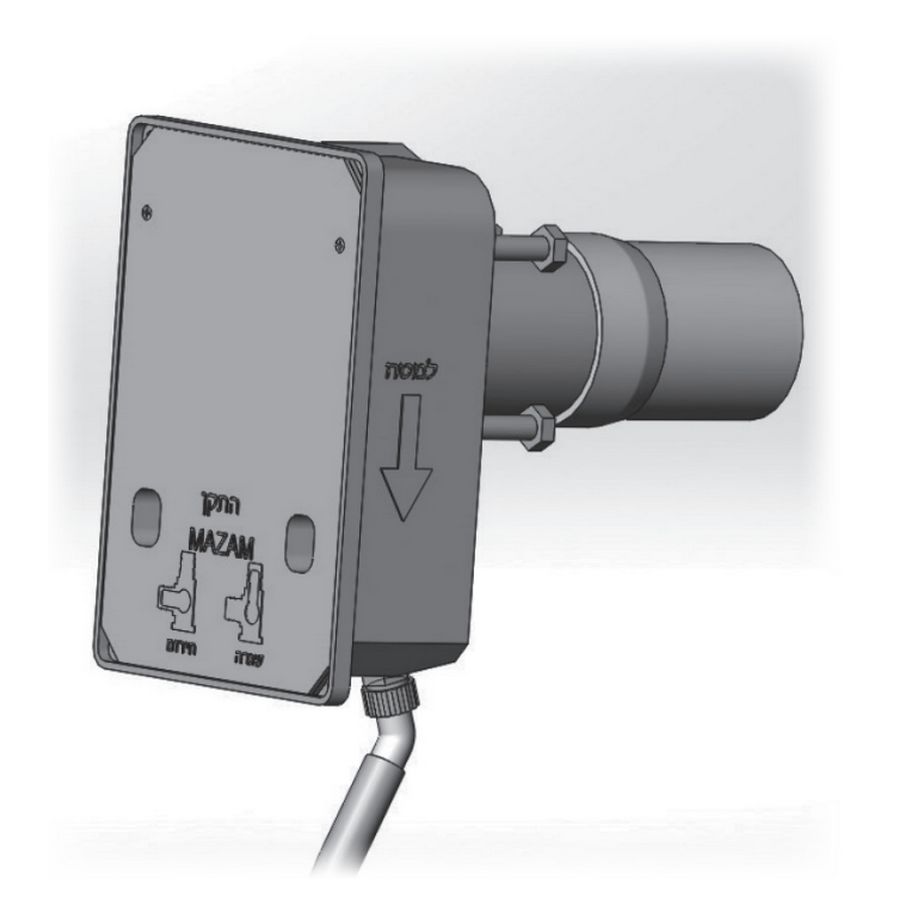

התקן סופק ארוז, כל חלקי ההתקן ומסררת טיח שמור בתוך ההתקן.

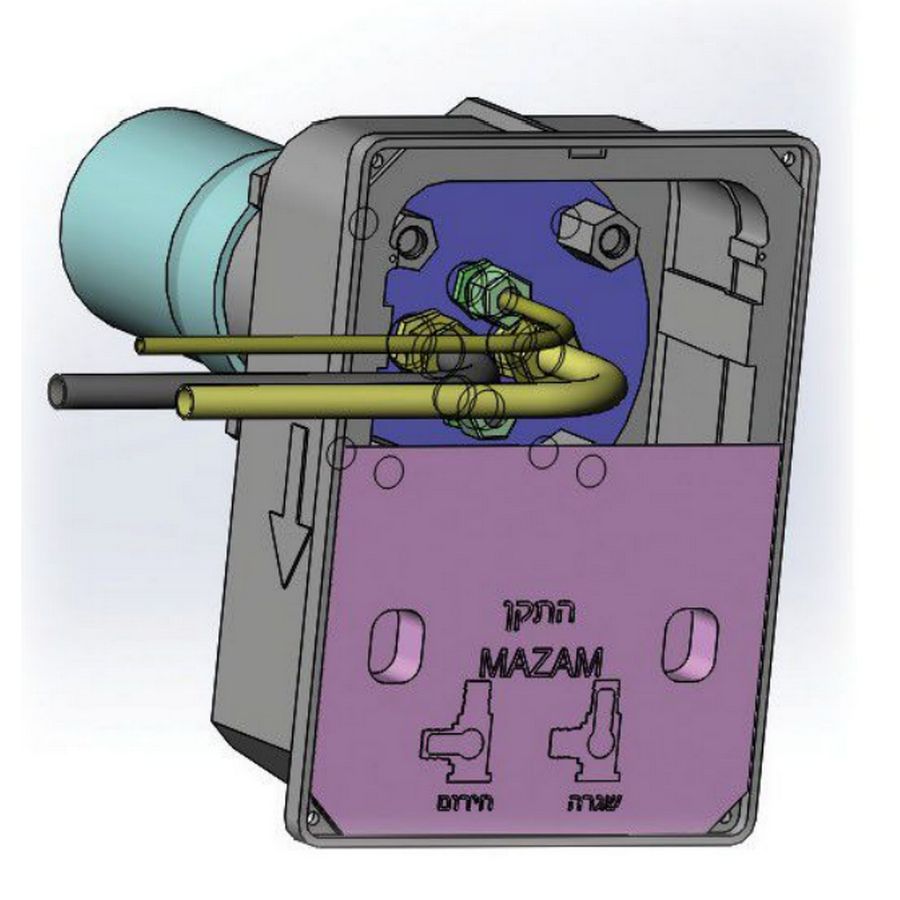

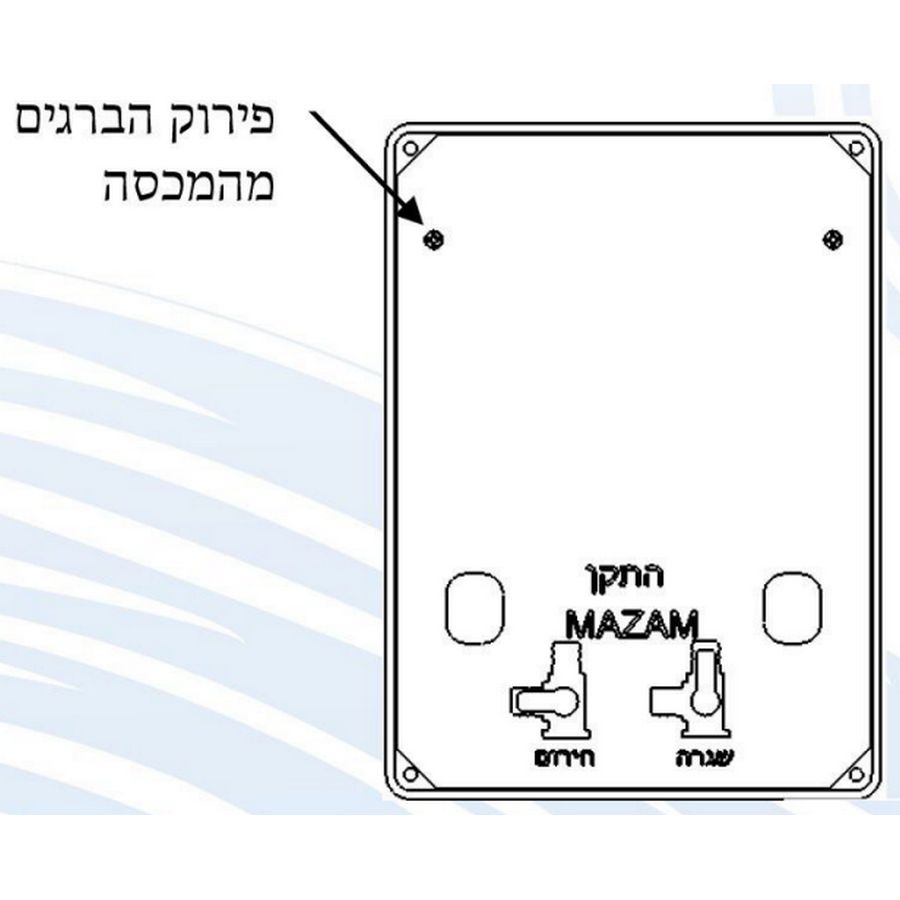

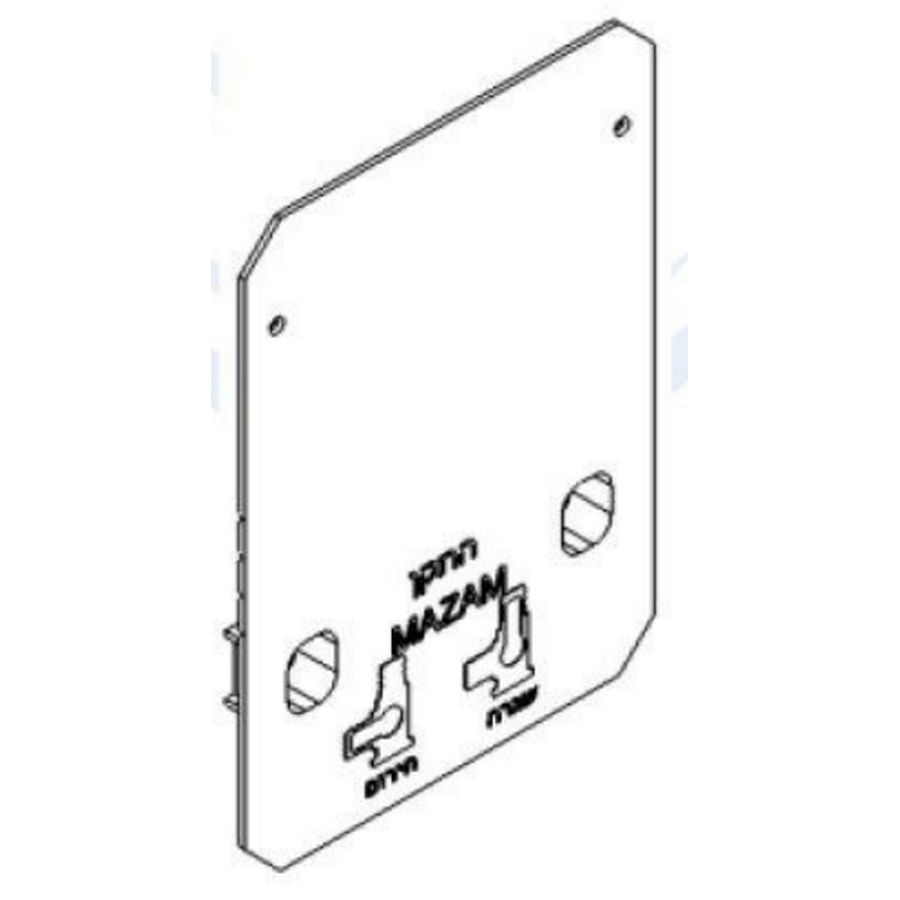

אין להסיר את מכסה ההגנה בחזית ההתקן. פתיחת מכסה ההתקן מתבצעת ע״׳ מתקין מזגן מוסמך.
יש למקם את ההתקן לפי תכנון מערכת מיזוג אויר, אין לחרוג ממרחקים מינימליים מהקיר ותקרת ממ״ד. במידה ומידות המזגן ו/או מיקומו חורגים מהמומלץ יש להתייעץ לפני יציקה.
יש להדק את צינור המאריך ע״י ברגים קודחים.

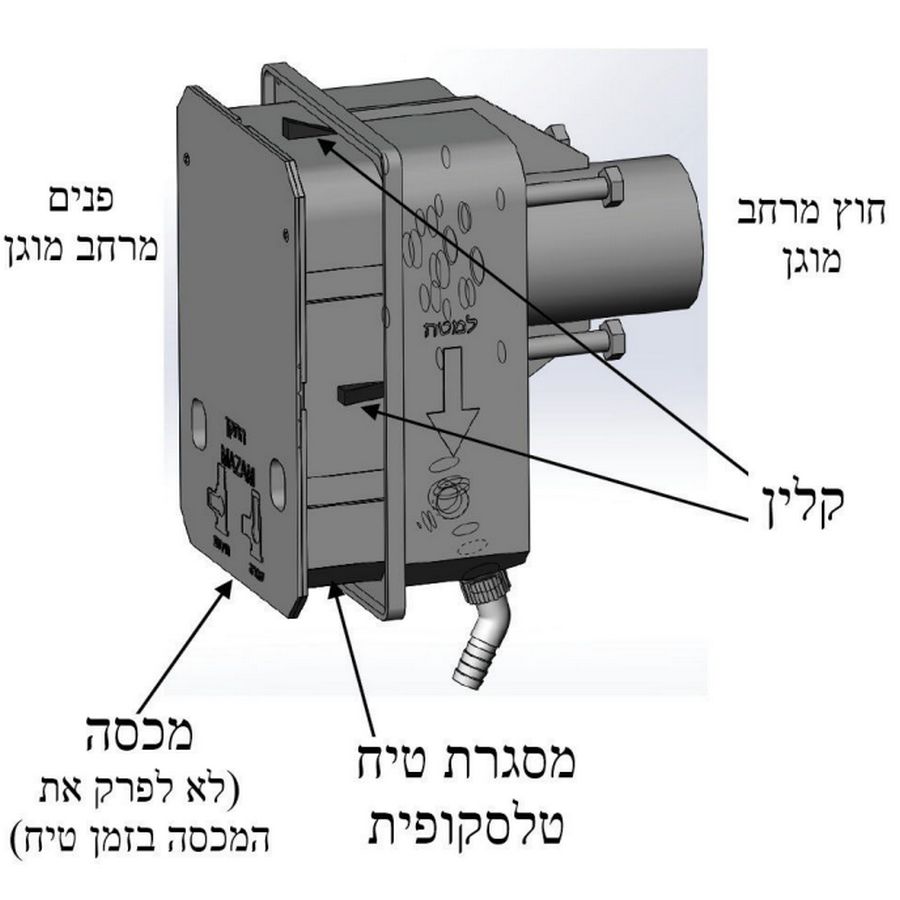

מסגרת טיח טלסקופי מאפשרת להתאים את מישור ההתקן למישור הטיח הפנימי.

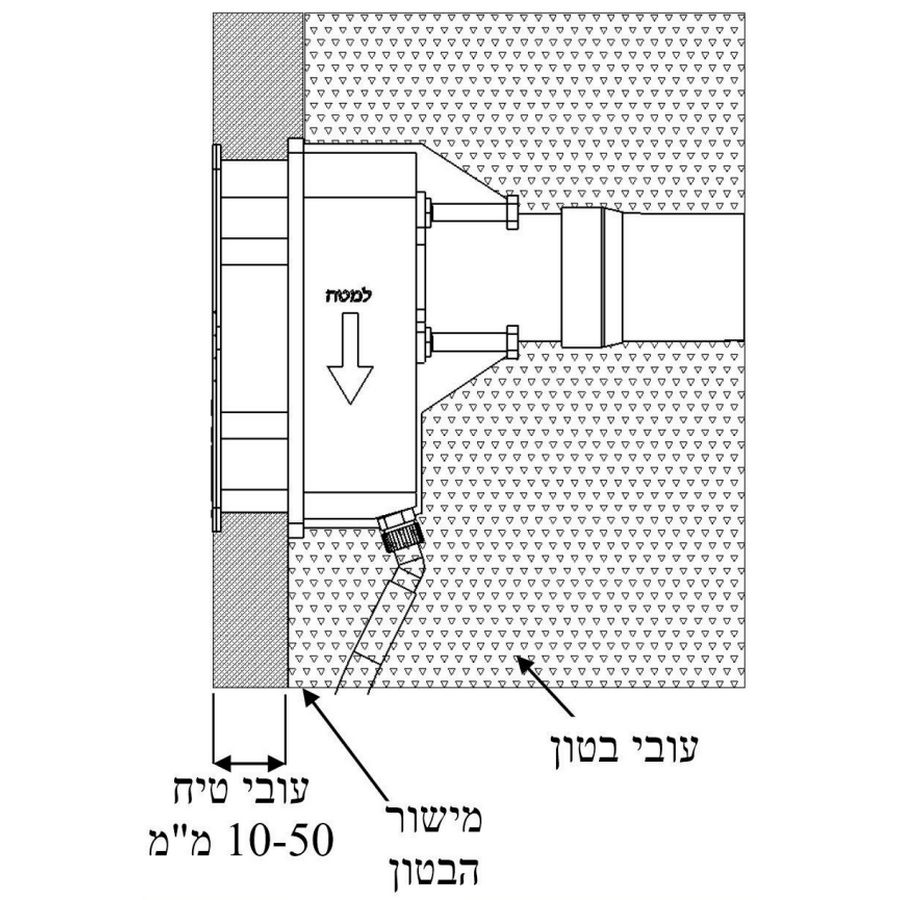

יש למשוך את מסגרת הטיח ללא פירוק המכסה ממישור הבטון עד 50מ"מ לפי עובי הטיח בממ"ד.
יש לקבע את מסגרת טיח טלסקופית ע"י 4 הקלינים.
יש לבצע עבודות טיח עם המישור של המסגרת.
אין להסיר את מכסה ההגנה מחזית מסגרת ההתקן.
